Çelik Flanş Enjeksiyon Ek Parçası PN6/PN10/PN16

PN6 Çelik Flanş İmalat Ölçüleri DIN 2631 Enjeksiyon ek parçası.

DIN 2631
PN6 ÇELİK FLANŞ İMALAT ÖLÇÜLERİ (Enjeksiyon PARÇASI)

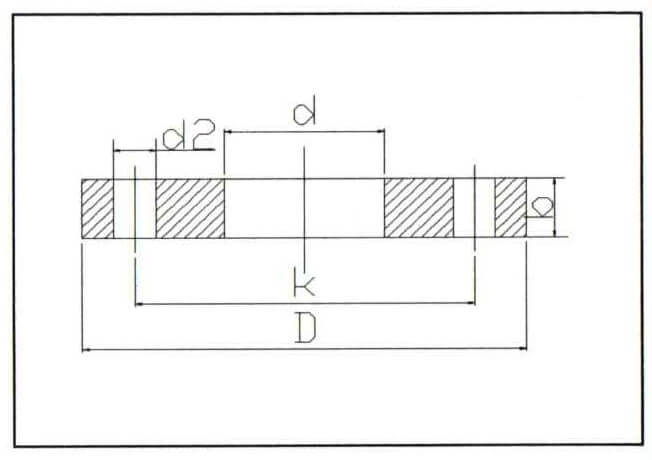

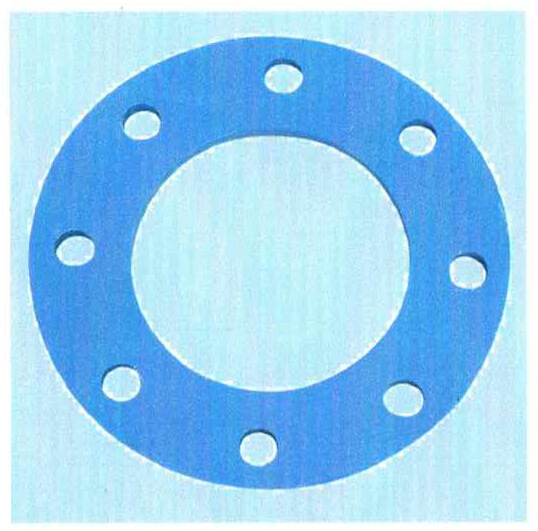

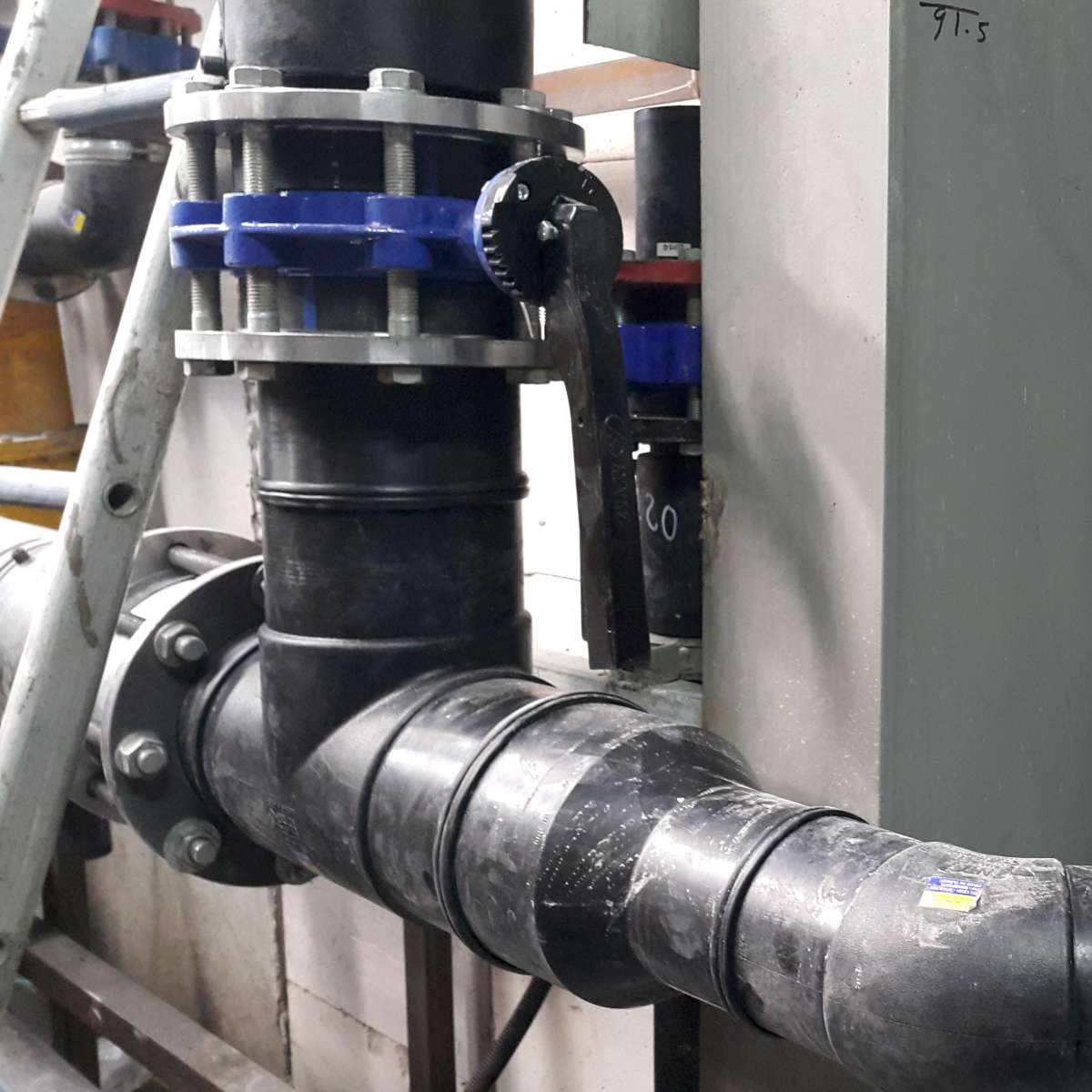

çelik flanş PN6 Çelik Flanş Ürün ölçüsü Uygulama örneği
DN	ÇAP (mm)	D (mm)	Tol	d (mm)	b (mm)	Tol	k (mm)	d2 (mm)	Tol	n (adet)	KOD NO
25	Ø32	100	±2	40	8	±2	75	11	±1.5	4	1.10.006.0032.0000
32	Ø40	120		50	8		90	14		4	1.10.006.0040.0000
40	Ø50	130		61	8		100	14		4	1.10.006.0050.0000
50	Ø63	140		75	8		110	14		4	1.10.006.0063.0000
65	Ø75	160		89	10	+5 -1	130	14		4	1.10.006.0075.0000
80	Ø90	190		105	15		150	18		4	1.10.006.0090.0000
100	Ø110	210		125	15		170	18		4	1.10.006.0110.0000
100	Ø125	210		132	15		170	18		4	1.10.006.0125.0000
125	Ø140	240		155	15		200	18		8	1.10.006.0140.0000
150	Ø160	265		175	15		225	18		8	1.10.006.0160.0000
150	Ø180	265		180	15		255	18		8	1.10.006.0180.0000
200	Ø200	320		232	15		280	18		8	1.10.006.0200.0000
200	Ø225	320		235	15		280	18		8	1.10.006.0225.0000
250	Ø250	375		285	15		335	18		12	1.10.006.0250.0000
250	Ø280	375		291	15		335	18		12	1.10.006.0280.0000
300	Ø315	440		335	15		395	22		12	1.10.006.0315.0000
350	Ø355	490		373	20	±2	445	22		12	1.10.006.0355.0000
400	Ø400	540		427	20		495	22		16	1.10.006.0400.0000
500	Ø450	645		514	25		600	22		20	1.10.006.0450.0000
500	Ø500	645		530	25		600	22		20	1.10.006.0500.0000
600	Ø560	755		615	25		705	26		20	1.10.006.0560.0000
600	Ø630	755		642	25		705	26		20	1.10.006.0630.0000
700	Ø710	860		745	25		810	27		24	1.10.006.0710.0000
800	Ø800	975		840	30		920	30		24	1.10.006.0800.0000

PN10 Çelik Flanş İmalat Ölçüleri DIN 2632 Enjeksiyon ek parçası.

DIN 2632
PN10 ÇELİK FLANŞ İMALAT ÖLÇÜLERİ (Enjeksiyon PARÇASI)

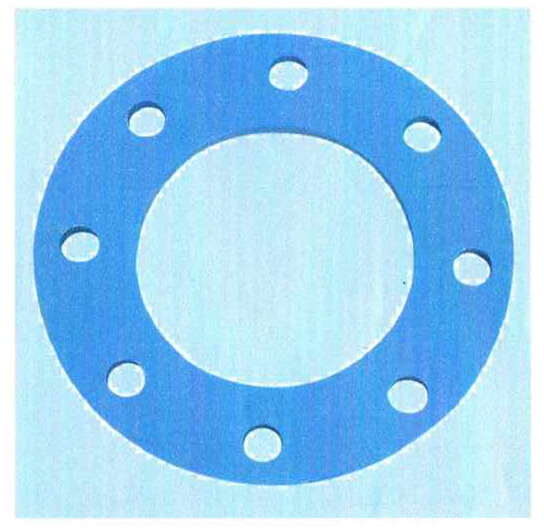

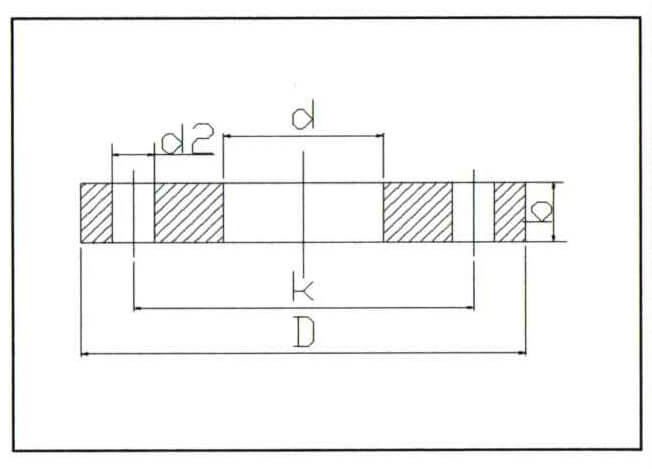

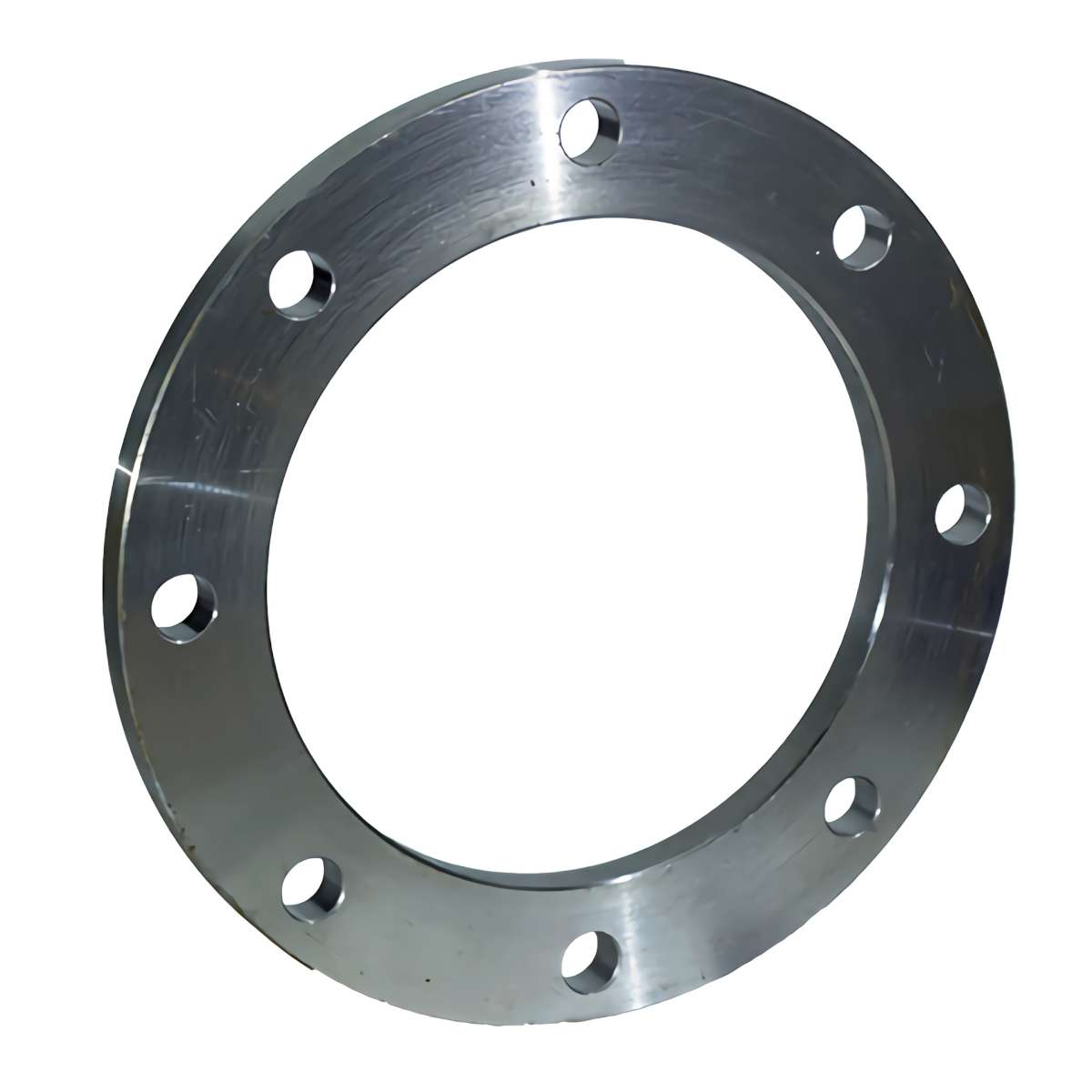

çelik flanş PN10 Çelik Flanş Ürün ölçüsü Uygulama örneği
DN	ÇAP (mm)	D (mm)	Tol	d (mm)	b (mm)	Tol	k (mm)	d2 (mm)	Tol	n (adet)	KOD NO	AĞIRLIK (kg)
25	Ø32	115	±2	57	12	-2 +4	85	14	±1.5	4	1.10.010.0032.0000	1,06
32	Ø40	140		68	12		100	18		4	1.10.010.0040.0000	1,58
40	Ø50	150		76	12		110	18		4	1.10.010.0050.0000	1,77
50	Ø63	165		75	12		125	18		4	1.10.010.0063.0000	2,29
65	Ø75	185		89	15	-2 +5	145	18		4	1.10.010.0075.0000	2,78
80	Ø90	200		105	15		160	18		4	1.10.010.0090.0000	3,64
100	Ø110	220		125	15		180	18		8	1.10.010.0110.0000	4,12
100	Ø125	220		132	15		180	18		8	1.10.010.0125.0000	3,89
125	Ø140	250		155	15		210	18		8	1.10.010.0140.0000	4,83
150	Ø160	285		175	19		240	22		8	1.10.010.0160.0000	6,36
150	Ø180	285		180	19		240	22		8	1.10.010.0180.0000	6,13
200	Ø200	340		232	20		295	22		8	1.10.010.0200.0000	8,17
200	Ø225	340		235	20		295	22		8	1.10.010.0225.0000	7,98
250	Ø250	395		285	20	±2	350	22		12	1.10.010.0250.0000	10,88
250	Ø280	395		291	20		350	22		12	1.10.010.0280.0000	10,38
300	Ø315	445		335	24		400	22		12	1.10.010.0315.0000	14,18
350	Ø355	505		373	25		460	22		16	1.10.010.0355.0000	22,99
400	Ø400	565		427	26		515	26		16	1.10.010.0400.0000	30,78
500	Ø450	670		514	28		620	26		20	1.10.010.0450.0000	46,41
500	Ø500	670		530	28		620	26		20	1.10.010.0500.0000	42,21
600	Ø560	780		615	28		725	30		20	1.10.010.0560.0000	60,88
600	Ø630	780		642	28		725	30		20	1.10.010.0630.0000	51,90
700	Ø710	895		745	30		840	30		24	1.10.010.0710.0000
800	Ø800	1015		840	32		950	33		24	1.10.010.0800.0000

PN16 Çelik Flanş İmalat Ölçüleri DIN 2632 Enjeksiyon ek parçası.

DIN 2633
PN16 ÇELİK FLANŞ İMALAT ÖLÇÜLERİ (Enjeksiyon PARÇASI)

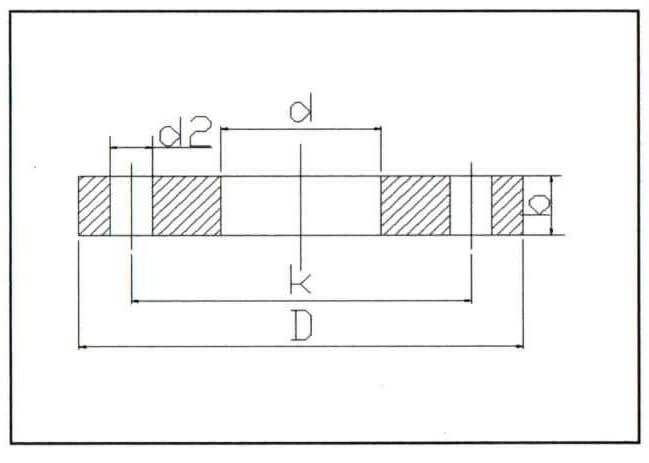

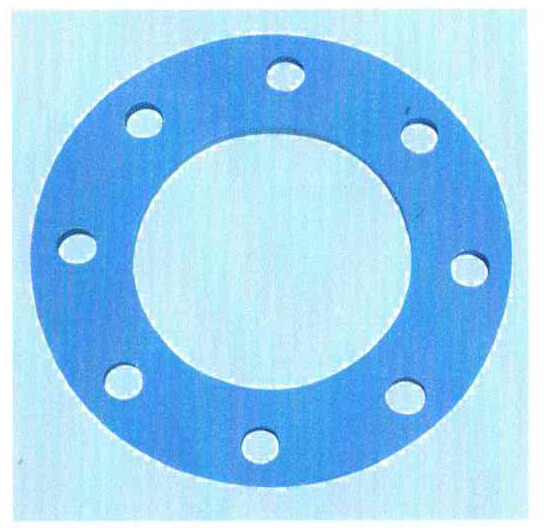

çelik flanş PN16 Çelik Flanş Ürün ölçüsü hdpe hava hattı uygulaması
DN	ÇAP (mm)	D (mm)	Tol	d (mm)	b (mm)	Tol	k (mm)	d2 (mm)	Tol	n (adet)	KOD NO	AĞIRLIK (kg)
25	Ø32	115	±2	57	16	±3	85	14	±1.5	4	1.10.016.0032.0000	0,79
32	Ø40	140		68	16		100	18		4	1.10.016.0040.0000	1,19
40	Ø50	150		74	16		110	18		4	1.10.016.0050.0000	1,35
50	Ø63	165		75	16		125	18		4	1.10.016.0063.0000	1,71
65	Ø75	185		89	16		145	18		4	1.10.016.0075.0000	2,61
80	Ø90	200		105	19		160	18		8	1.10.016.0090.0000	2,87
100	Ø110	220		125	19		180	18		8	1.10.016.0110.0000	3,25
100	Ø125	220		132	19		180	18		8	1.10.016.0125.0000	3,07
125	Ø140	250		155	19		210	18		8	1.10.016.0140.0000	3,82
150	Ø160	285		175	19		240	22		8	1.10.016.0160.0000	6,36
150	Ø180	285		180	19		240	22		8	1.10.016.0180.0000	6,13
200	Ø200	340		232	20	±4	295	22		12	1.10.016.0200.0000	8,17
200	Ø225	340		235	20		295	22		12	1.10.016.0225.0000	7,98
250	Ø250	405		285	22		355	26		12	1.10.016.0250.0000	10,95
250	Ø280	405		291	22		355	26		12	1.10.016.0280.0000	10,49
300	Ø315	460		335	28		410	26		12	1.10.016.0315.0000	15,77
350	Ø355	520		373	30		470	26		16	1.10.016.0355.0000	21,70
400	Ø400	580		427	32		525	30		16	1.10.016.0400.0000	26,49
500	Ø450	715		514	34		650	30		20	1.10.016.0450.0000	52,27
500	Ø500	715		530	34		650	33		20	1.10.016.0500.0000	48,73
600	Ø560	840		615	38		770	36		20	1.10.016.0560.0000	77,93
600	Ø630	840		642	38		770	36		20	1.10.016.0630.0000	69,85
